啓閉機

訂貨須知:1、注明型号、口徑、啓閉機是手動、電動;2、注明閘門中心至啓閉機的距離;3、注明安裝形式及明暗杆;4、塗漆顔色、包裝要求;5、如有特殊要求請注明。

零售價

0.0

元

市場價

0.0

元

浏覽量:

1000

産品編号

LQS/LQC/LQD

數量

庫存:

所屬分類

返回列表



資質榮譽

産品描述

參數

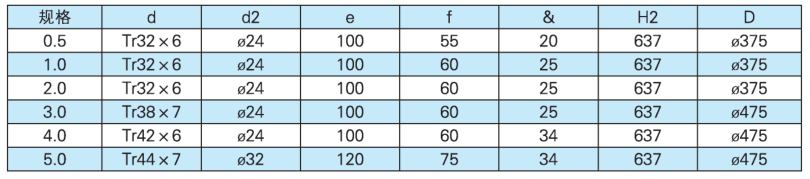

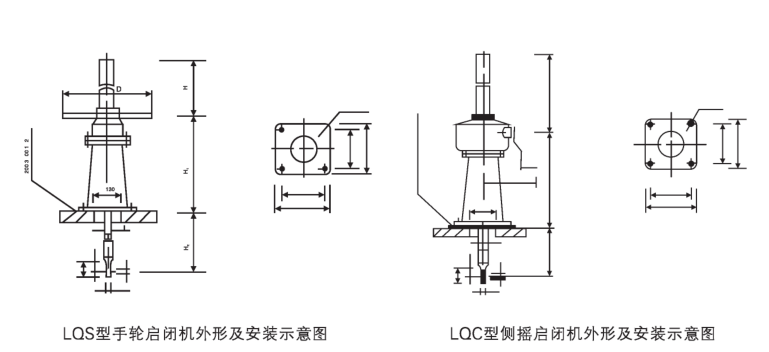

LQS型手輪啓閉機外形及安裝尺寸表

注:1、吊耳尺寸(d2、e、f、&)僅供參考，實際尺寸應與閘門吊耳配套;2、尺寸H1根據所配閘門高度确定，尺寸H3根據工程需要确定;3、本系列啓閉機手搖力不大于150牛頓;4、圖中預埋鋼闆由用戶自備，也可按安裝孔位預埋4個1"鋼管。

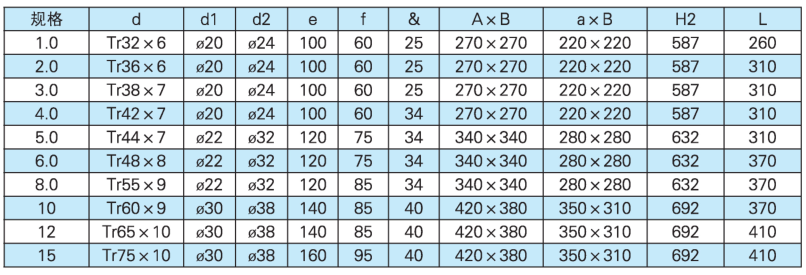

LQC型側搖啓閉機外形及安裝尺寸表

注:1、1.0~4.0t啓閉機采用圓錐齒輪傳動;5.0～15t啓閉機采用蝸杆傳動;2、吊耳尺寸(d2、e、f.6 )僅供參考，實際尺寸應與閘門吊耳配套;3、尺寸H1根據所配閘門高度确定;尺寸H3根據工程需要确定;4、本系列啓閉機手搖力不大于150牛頓。5、圖中預埋鋼闆由用戶自備，也可按裝孔位預埋合适尺寸的鋼管。
