ZMQF型鑄鐵方閘門
産品簡介
本産品廣泛用于城市給水排水、冶金、石油、化工、灌溉、電力、紡織等行業水處理機築物上,以實現流量和液面水位的控制,是給排水和污水處理的重要設備之一。
本産品适用于介質為水，介質溫度≤80℃最大水頭≤10m的管道口、沉沙地、沉澱池、引水渠、泵站進水等處。
本産品主要由閘座、閘闆、銅材密封圈、調節糗塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啓閉靈便,其結構形式有方形、矩形、圓形、啓閉形式可手動亦可電動。
主要構件材質
性能參數
安裝說明
安裝前,施工人員必須先弄清施工圖紙，熟悉各部位的安裝尺寸和技術要求後進行施工。安裝時必須保證:
1.閘門中心線與閘孔中心線相重合,最大允許位移量≤15mm。
2.閘門止水口平面應位于同一鉛垂面上并與安裝平面平行,闡門垂直中心線與鉛垂線傾斜角≤2。
安裝閘門時必須注意
1.當閘杆過長時應設閘杆支撐,以防止啓閉過程中閘杆的變曲和失穩,保證閘門安全啓閉。
2閘門安裝時以閘槽導軌面為基準校正,保證閘槽垂直,不允許歪斜,閘杆應垂直升降。
3.貨到交貨地點未安裝前,閘門須水平放置妥當,防止單邊受力造成變形,影響止水性能。
4.閘闆與閘框為精密配會,出廠前系配對刮研。為了保證止水性能,閘闆和閘框不得與同規格的産品之間相調配使用。
5.通水前,必須将閘門與啓閉機一起一次安裝，待空試開啓與關閉門輕便、靈活後再通水。嚴禁隻安裝閘門不安裝啓閉機就通水。
6.閘門的安裝所用預埋件均由用戶自備。

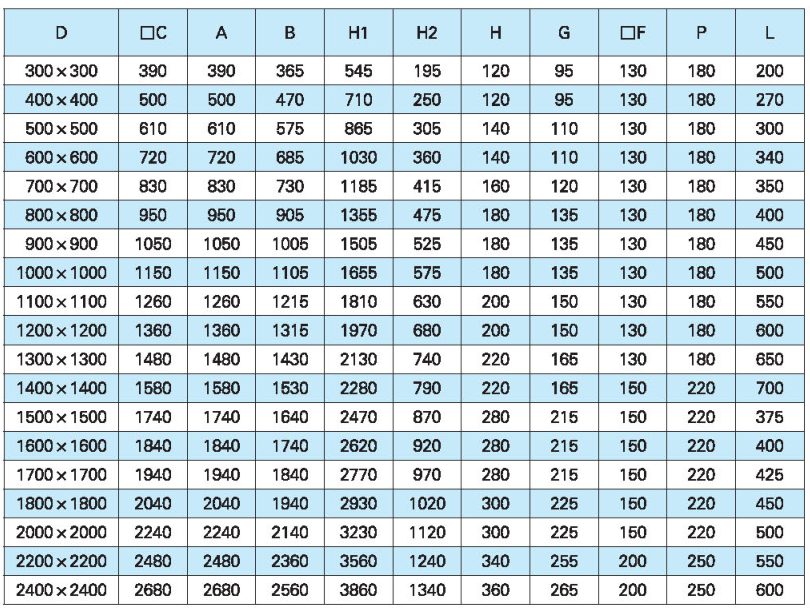

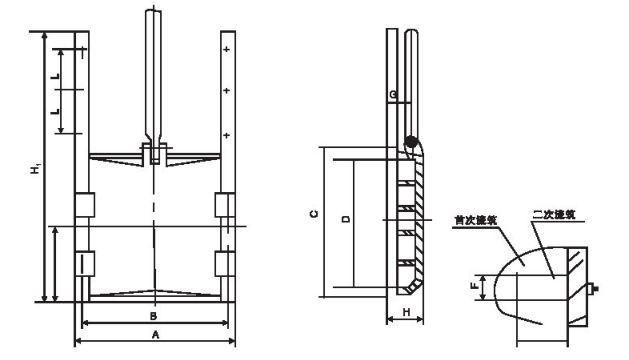

ZMQF300× 300-2400×2400型鑄鐵方閘門外形及連接尺寸

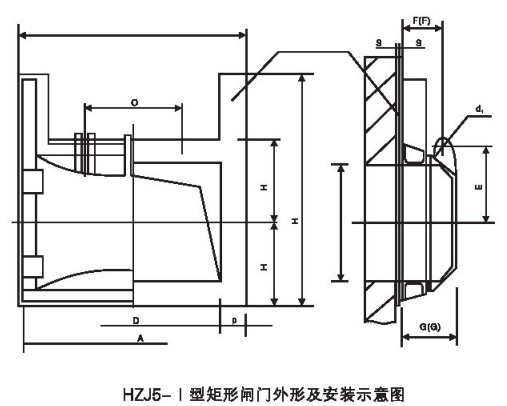

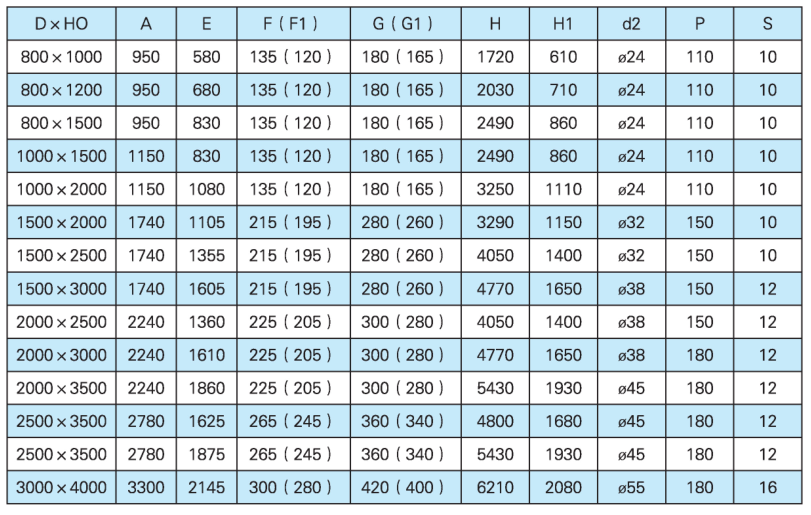

HZJ5-Ⅰ型矩形閘門外形及安裝尺寸表
注:
1.推薦采用預埋鋼闆式安裝，方法同方型或圓型閘門，也可果用預埋螺栓式安裝，預埋鋼闆由用戶自備;⒉鑄鐵鑲銅止水口結構，如用戶不要求鑲銅或其安裝防腐材料作止水口，應按圖表中括号內尺寸;
3.本閥門分單吊點與雙吊點兩種型式，如需雙吊點請在訂貨時說明，〔Q=B/2) ;
4.當De2500時,可取消水平預埋鋼闆;
5.閘闆為外弧結構,也可做成平闆結構，其安裝尺寸不變。

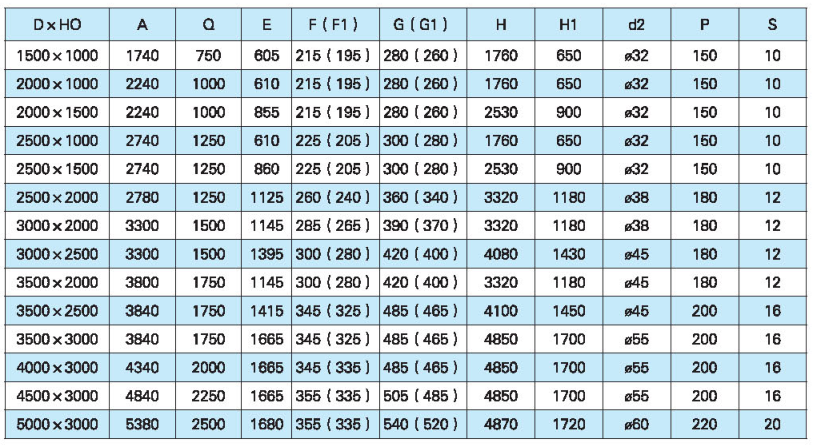

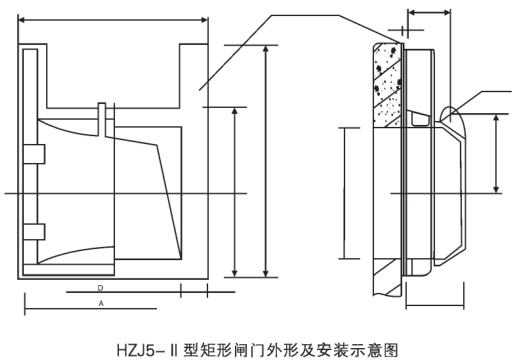

HZJ5-Ⅱ型矩形閘門外形及安裝尺寸表
注:
1.推薦采用預埋鋼闆式安裝，方法同方型或圓型閘門，也可采用預埋螺栓式安裝，預埋鋼闆由用戶自備;
⒉鑄鐵鑲銅止水結構，如用戶不要求鑲銅或其安裝防腐材料作止水口，應按圖表中括号內尺寸;
3.當D≤2500時，可取消水平預埋鋼闆;
4.閘闆為外弧面結構，也可做成平闆結構，其安裝尺寸不變。
