蓄能罐式液控緩閉止回閥Dx7K41X系列
概述
蓄能罐式液控緩閉止回蝶閥是我公司研制的新型産品。目前,該閥是我公司最新一代液控蝶閥，它兼有閘閥和止回閥的功能,是一種能按預先調定好的程序，分兩階段快關和緩閉的動作來消除水錘對管理體制網破壞的理想的控制設備。
本閥對突然停電或事故停泵過程中産生的升壓造成的水錘危害、水泵機組倒轉有顯著的消除和抑制作用，是保證水泵和管網系統安全、可靠運行的有效設備。
特點
本閥的顯著特點是:用蓄能罐取代了重錘式液控蠕閥中的重錘,将重錘勢能變為流體蓄能,不僅節省了長期運行時支随重錘所牦的能量,改善了液壓系統的保壓性能,避免了運行時維護人員的人身傷亡事故和精神上的确良安全感或恐懼感,而且控制機構思新新穎,設計合理，體積小,重量輕，結構簡單，功能齊全，動作靈活可靠，外形美觀，節能節材,維修方便,且維修時不需要停止水泵工作等。
本閥具有較完善的液壓系統和電氣控制系統。既可就地操作，也可以遠距離操縱,可以簡便地實現泵閥聯鎖程序控制及微機集中控制,停電時，蕾能罐中的壓力油通過液壓缸活窯搖臂帶動閥軸旋轉，使閥闆關閉,也可搖動手動油泵關閉閥門。閥門可以全開、全閉、也可半開、半閉，運用十分方便。
本閥液壓站和電氣控制箱可以裝在閥體上，也可以與閥體分離就近安裝,閥體可以水平布局，也可垂直安裝,可視現場條件選擇。
工作原理
本閥由閥本體,機械傳動機構,液壓系統和電控裝置四部分。蓄能罐在液壓系統的油箱上，并通過集成電路塊與主壓力油路相連,集成油路塊上的兩個高壓膠管分别與擺動油缸的前端和尾端相連，擺動油缸上的活塞杆通過連接杆,傳動軸與蝶闆相連接。
當油泵運轉時壓力油進入蓄能罐內至額定壓力後油泵停止，電磁閥得電，蓄能罐的壓力油經高壓膠管進入擺動油缸的尾端,推動活塞杆伸出,帶動與其相連的傳動軸及蟆闆旋轉啓動,液壓油從擺動油缸的前端排出,流回油箱，實現無級調速開閥。随之蓄能罐充油至額定壓力後油泵停止。事故停泵(或突然停電),蓄能曦的壓力油進入油缸的前部，推動活塞杆退回，液壓油從缸尾端的快關調節閥，慢關調節閥流回油箱并按預先調定好的程序控制，實現關閥。
型号編制說明
(一)編制說明

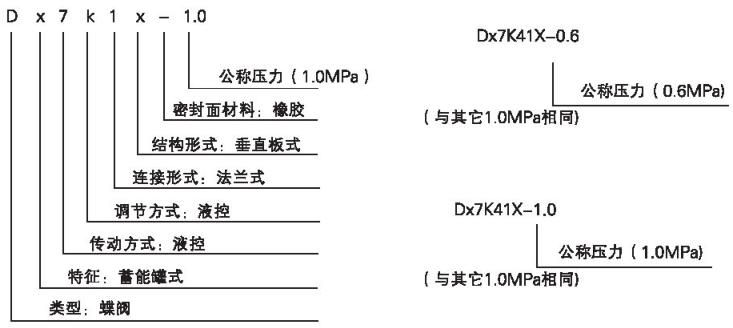

(二)型号解釋
如:DX7K41x-1.0 DNI200表示為通徑DNI200的蓄能罐式液控止回蝶閥，傳動方式為液動，法蘭連接。結構形式為垂直闆式密封面材料為獠膠,公稱壓力為1.0MPa。
主要性能參數

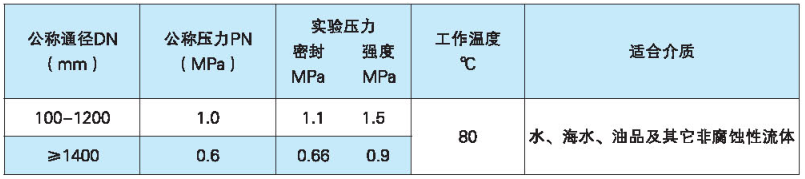

(一)基本參數

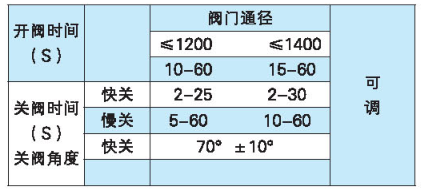

(二)特殊數

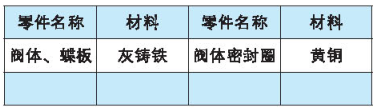

主要零件材料

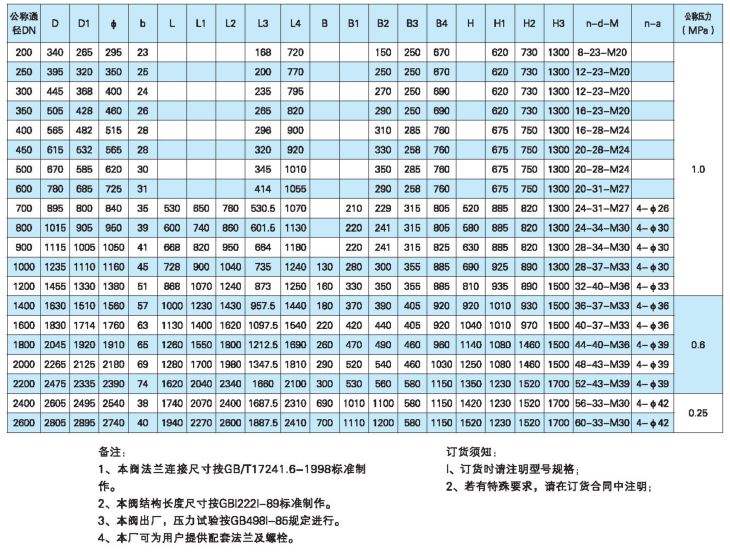

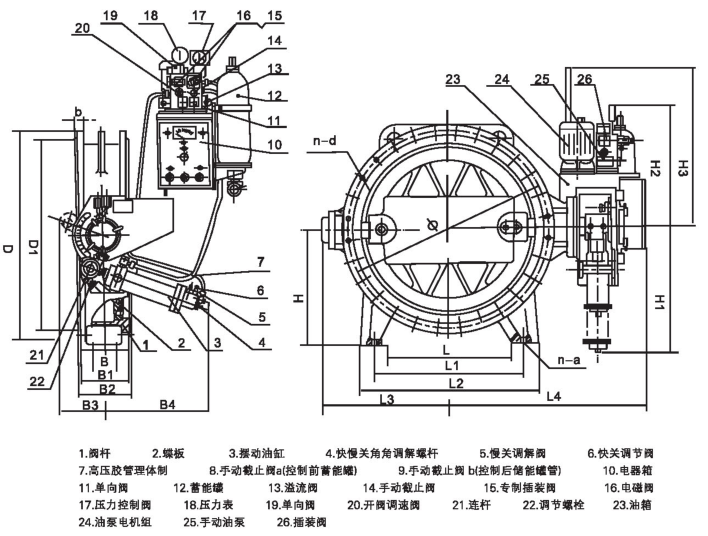

産品機構圖及外形連接尺寸
