偏心式三級緩閉止回蝶閥

概述:偏心式三級緩閉止回蝶閥是我公司在蝶閥和同類型止回閥的基礎上研制開發的能實現三級關閉的新型止回閥。性能特點：1、結構筒單、止回效果可菲。2、緩閉系統受管道中介質的影響較小，調節維護簡單。

零售價

0.0

元

市場價

0.0

元

浏覽量:

1000

産品編号

HH47H/X

數量

庫存:

所屬分類

返回列表



資質榮譽

産品描述

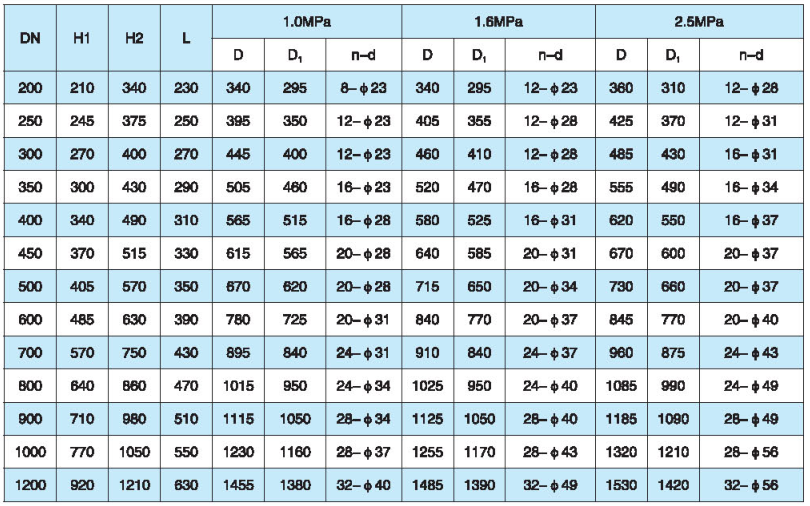

參數

概述

　　偏心式三級緩閉止回蝶閥是我公司在蝶閥和同類型止回閥的基礎上研制開發的能實現三級關閉的新型止回閥。

性能特點

　　1、結構筒單、止回效果可菲。

　　2、緩閉系統受管道中介質的影響較小，調節維護簡單。

　　3、閥門關閉分快關、緩關和慢關三個階段,可有效防止水錘對系統的影響。

　　4、啓閉平穩、消除噪聲。

工作原理

　　開泵時、閥闆受介質的壓力帶動閥軸開始旋轉，帶動連r沿活塞料上的空行程導向槽實現閥闆0~60°的快開，連杆走完導向槽後仍受介質推動作用，接着活塞杆伸出,使閥闆作60° ~90°範圍綴開和慢開階段，閥門開啓。停泵時，閥闆受回流介質的壓力帶動閥軸開始回轉，連杆沿活塞杵上的空行程導向槽快速旋轉，實現閥門快關，連杆走完導向槽後,受到液壓缸的阻尼作用0~30°範圍),實現閥闆的緩關和慢關。

适用範圍

　　可用在清水、污水、海水等介質的供排水管道上，安裝在水泵出口處,用于裁止介質的回流，保護管道、水泵的安全運行。

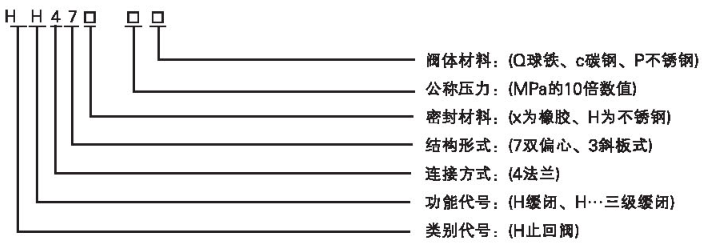

型号及釋義
