Z973系列對夾式刀形閘閥
主要結構、安裝方式及外形尺寸
DN50-DN350操作機構可以實現手動、電動、液動等。
≥DN400閘閥因開、關閥行程較長，操作機構推薦采用電動方式和液動方式。不推薦使用手動操作方式。
對于口徑較大，壓力較高的閘閥。我們推薦采用明闆整體式刀形閘閥。它能在大口徑、高壓力的工況下保持更好的密封性能,有效避免刀形閘閥的外漏問題。
安裝注意事項及安裝示意圖
1、清潔閥門上附着的污物。
2、核對工況與閥門的耐壓、耐溫、耐腐蝕是否相符。3、檢查閥門各部位緊固件有無松動或損壞。
4、複核閥門啓閉的靈活,應無卡阻現象。
5、電動裝置出廠前已調試完畢，用戶在首次接線時。應手動将閥門開啓至半開位暨，防止接線錯誤發生事故。

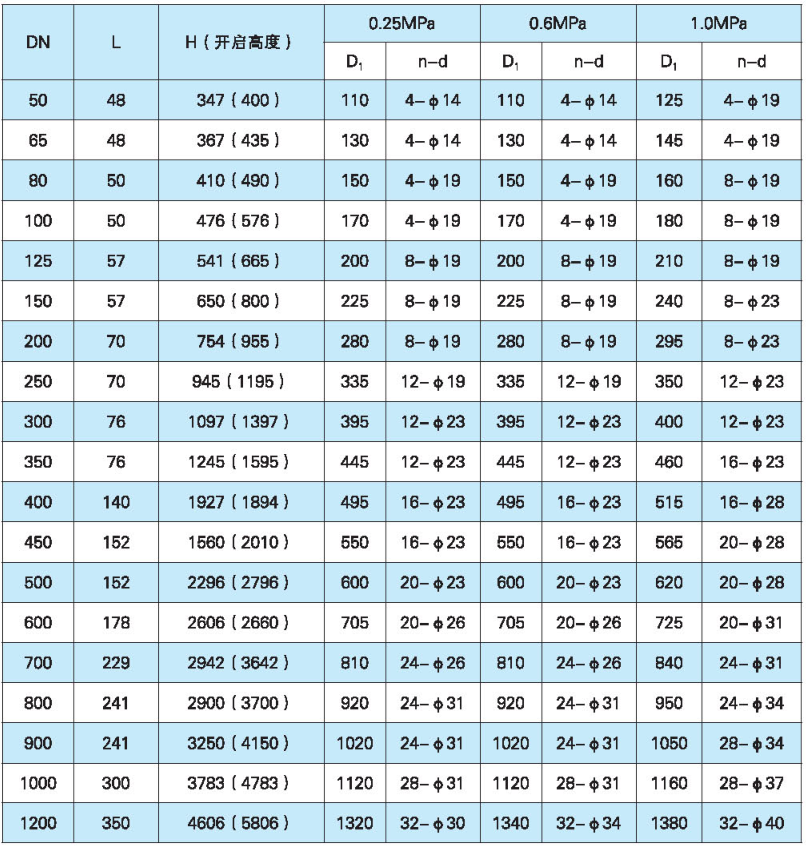

Z973系列對夾式刀形閘閥 0.25MPa-1.0MPa
注:1、表中H高度括号內尺寸為暗杆尺寸。
2、用戶如有特殊要求，請在訂貨時提出，我公司可作特殊設計。
3、表中數據因技術改進會有變化，詳實數據請咨詢本公司技術中心。

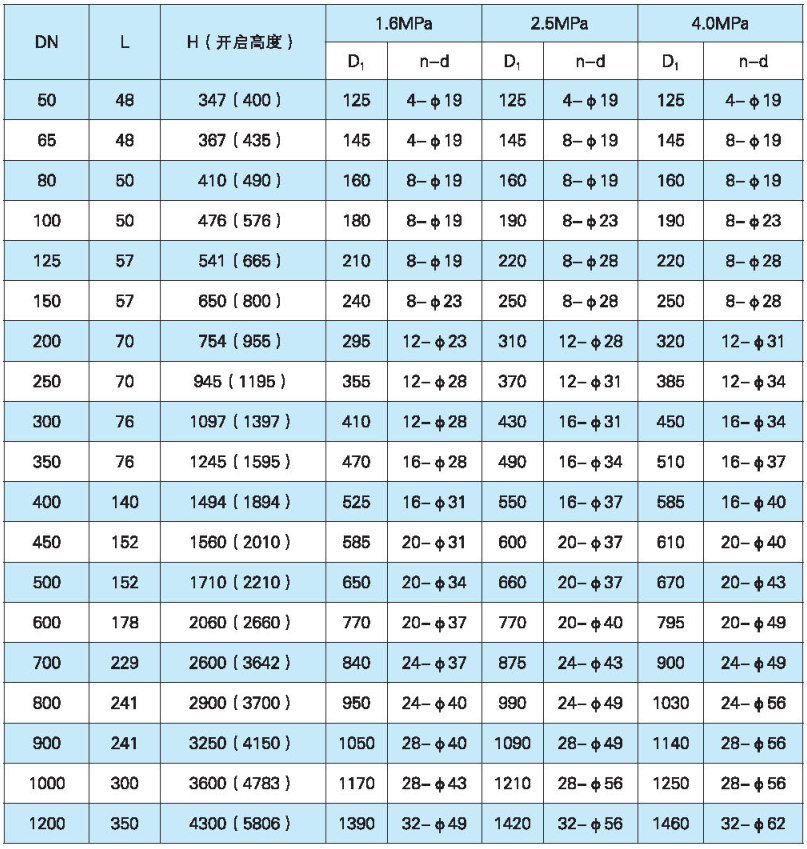

Z973系列對夾式刀形閘閥 1.6MPa-4.OMPa
注:1、表中H高度括号內尺寸為暗杆尺寸。
2、用戶如有特殊要求，請在訂貨時提出，我公司可作特殊設計。
3、表中數據因技術改進會有變化，詳實數據請咨詢本公司技術中心。
